高壓電機線圈的成型與散嵌繞組

時間:2019年01月02日 作者:網絡摘抄 點擊: 【字體:

高壓電機線圈

高壓電機線圈按其結構和制造工藝的不同,可分為成型線圈(即硬繞組)和散嵌線圈(即軟繞組)。小規格產品大多數采用軟繞組,而大規格產品則采用硬繞組多一些。軟繞組和硬繞組各有其優勢,下面我們?cè)敿?xì)了解一下。

一、硬繞組——成型繞組

直流電機、大規格低壓電機和高壓電機電樞線圈大多都采用成型線圈,成型線圈一般為絕緣扁銅線制成的,較容易保持一定形狀。成型繞組就是由成型線圈組成,在嵌線前先將線圈加工成相對固定的形狀,嵌入鐵芯槽后原則上不再進行整形。

硬繞組常用的電磁線有漆包扁線、絲包扁線和云母扁線等,不同的電壓等級應選擇不同絕緣等級的電磁線——低壓產品一般采用漆包扁線,必要時會采用絲包扁線,采用絲包扁線時,完成成型后,只在線圈外包一層滌玻帶即可;6kV及以下的高壓電機采用絲包線,在線圈成型后包適當層數的云母帶;10kV及以上的電機則會采用云母線,成型線圈上外包數層的云母帶。因絕緣性能的要求,額定電壓較高的電機除電磁線選擇的不同外,電壓高的電機線圈所包的云母帶層數要多一些。


二、軟繞組——散嵌繞組

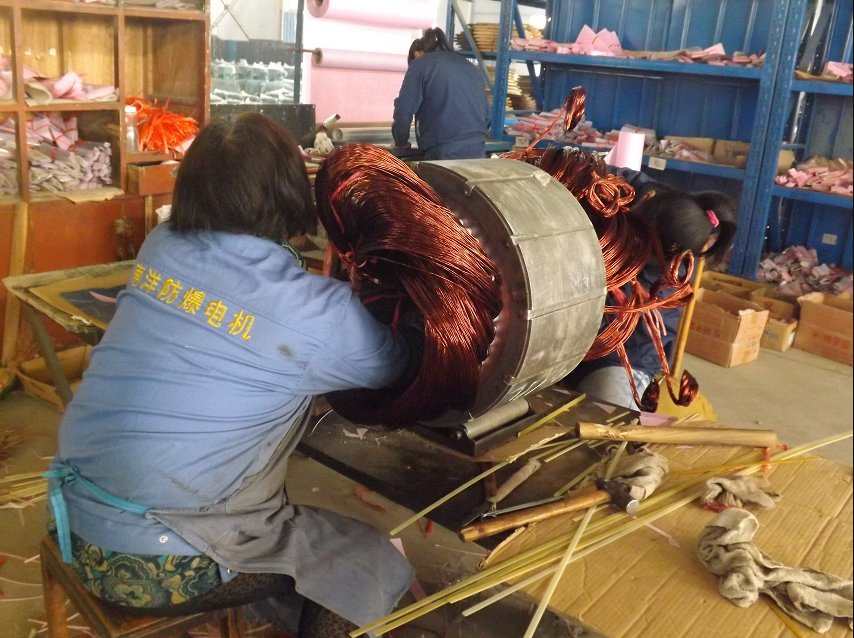

軟繞組一般為散嵌繞組,用圓電磁線單匝繞制或多匝并繞繞制而成。常用于工作電壓500V以下中小型交流電機的電樞線圈和勵磁線圈。交流電機的電樞線圈有單層繞組、雙層繞組和單雙層繞組等。

常用的電磁圓線以漆包線為主,按照電機的的不同耐熱等級及不同的使用工況,應采用不同耐熱等級和不同漆膜厚度的電磁線,對于變頻電機需要采用變頻電機專用電磁線。

電磁線的選擇對電機的性能影響特別大,所以在電機設計階段應對電磁線進行合理的選擇,我們不建議過度設計或超越實際要求的選擇,但也提醒設計人員應結合電機的實際性能要求選擇滿足要求的電磁線。
