粉塵防爆電機Ex tD B21 IP65 T135℃（度）是什么意思？

我們先介紹一下粉塵防爆電機的

先前的粉塵防爆電機為YFB防爆電機

YFB粉塵防爆電機的外殼按按照其限制粉塵進入電機內部的能力分為兩類：

塵密外殼，外殼防護等級為IP6X，標志為DT。防護等級中X代表的是不確定，可以是允許的任何數字。

防塵外殼，外殼防護等級為IP5X，標志為DP。防護等級解釋同上。

粉塵防爆電機主要就是以上兩種類型。

粉塵爆炸危險場所按照爆炸性或可燃性粉塵環境出現的頻度和持續時間分為兩個區：

10區：在正常加工、處理或清理過程中，出現或可能出現的粉塵云或粉塵層與空氣混合能達到爆炸濃度的區域。

11區：未被華為10區的場所，但在異常條件下該場所內出現粉塵云或粉塵層與空氣混合后能達到爆炸濃度的區域。

我們可以看出粉塵防爆電機不論從防塵和防爆上都是針對相對應的場所進行的設計制作的，在這里說明一下粉塵防爆不是防爆電機的型號，而是防爆電機的一種類型或者說是功能。

DIP A20 TA,T4與 粉塵防爆標志中的20表示防爆電機運行的場所中持續不斷地有可燃性粉塵存在，其數量足以形成可燃性粉塵與空氣的混合物，引燃引爆的系數特別高。此類場所通常情況下不允許有接電類設備運行，或者可以通過引線，將電機引在粉塵較少的21區域或者212區域使用。

      DIP A21 TA,T4 粉塵防爆標志中的21表示防爆電機運行的場所中可能出現可燃性粉塵，數量足以形成可燃性粉塵與空氣的混合物，但未劃入20區域。引燃引爆的系數較高。

      DIP A20 TA,T4 粉塵防爆標志中的22表示防爆電機運行的場所中在異常情況下可燃性粉塵偶爾出現并且只是短時間存在，可能出現可燃性粉塵堆積形成與空氣的混合物，引燃引爆的系數高。

注：DIP B21 TA,T4粉塵防爆標志與DIP A21 TA,T4粉塵防爆標志中B與A的區別：B表示電機的防爆結合面是直口結合面，A表示電機的防爆結合面是平面結合面，兩者可以互用，但實際上直口結合的防爆結構要比平面結合的防爆結構更安全。

自2013年起，有了新的粉塵防爆電機國標標準——編號：Gb 12476.5-2013 《可燃性粉塵環境用電氣設備》 第5部分  外殼保護型“tD”代表，粉塵防爆電機等級：Ex tD A20  T130°C 、Ex tD A21  T130°C、Ex tD A2  T130°C；Ex tD B20  T130°C、Ex tD B21  T130°C、Ex tD B22  T130°C使用于具有可燃性粉塵場所和可燃性飛絮的場所。

新粉塵防爆標準：Gb 12476.5-2013 可代替老的粉塵防爆標準編號：JB T10352-2002  YFB系列粉塵防爆型三相異步電動機，粉塵防爆等級：DIP A20、DIP A21、DIP A22；DIP B20、DIP B21、DIP B22

用戶可以根據自己是使用場所記性粉塵防爆等級的選擇，但是20區是不允許任何電機進入的，所以21區是高級別區域，可代替22區環境使用。

粉塵防爆等級中的A：代表平面結合    B：代表止口結合

他們一樣是平行的兩種形式?jīng)]有高低之分。根據客戶使用情況進行選擇！

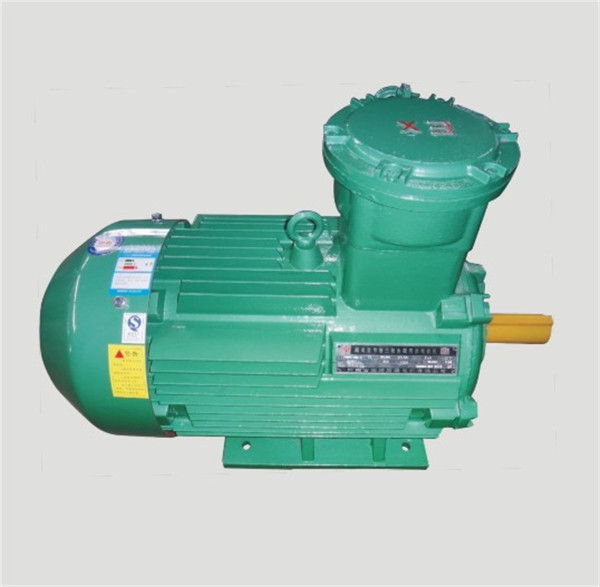

新的粉塵防爆電機為YBX3粉塵防爆電機——防爆等級：Ex tD B21 IP65 T135℃

     YBX3系列隔爆型粉塵防爆三相異步電動機（機座號63~355）（以下簡稱電動機）,按照GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》和GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》GB 3836.3-2010《爆炸性環境 第三部分：由增安型e保護的設備》的要求，制成隔爆型，防爆標志為：Ex tD B21 T135℃，可以覆蓋Ex tD B22 T135℃、Ex tD A22 T135℃、Ex tD A21 T135℃，可以替代YFB系列DIP B21 TB,T4/DIP A21 TA,T4的粉塵防爆電機。適用于存在可燃性粉塵場所和可燃性飛絮的場所。粉塵防爆電機選型要結合電機使用場所的粉塵區域來選定。

一、基本參數

額定電壓：380V、600 V、1140 V、380/660 V、660/1140 V

額定頻率：50HZ

功率范圍：0.37-375KW

絕緣等級：F

防護等級：IP65

冷卻方式：IC411

防爆等級：Ex tD B21 T135℃

二、使用范圍及使用條件

1、 Ex d IIC T4 Gb/Ex td B21 T135°C既適用于工廠具有可燃性氣體場所，又滿足可燃性粉塵場所和可燃性飛絮的場所（如飼料.紡織.面粉.水泥等可產生粉塵的場所）。

2、 使用條件

3、 環境空氣溫度隨季節而變化，但不超過40℃。

4、 海拔不超過1000m。

5、 環境空氣*大相對濕度不超過95％。

6、 額定電壓為380V、660V、1140V、380V/660V、660/1140V。

7、 額定頻率為50Hz。

8、 電動機的定額是以連續工作制（S1）為基準的連續定額，允許滿壓起動。

9、 電動機采用F級絕緣，定子繞組的溫升（電阻法）按80K考核（其中機座號315L的2、4極和機座號355，允許按105K考核）。

三、產品選型指導

1. 防爆型式：Ex dI Mb適于煤礦

2. 防爆型式：Ex d IIB T4 Gb. 適用于工廠具有可然性氣體的場所（丙烷 乙烯）。

3. 防爆型式：Ex d IIC T4 Gb適用于工廠具有可然性氣體的場所（氫氣 丙烷 乙烯）。

4. 防爆型式：Ex tD B21 T135°C適用于工廠具有可燃性粉塵場所和可燃性飛絮的場所（如飼料 紡織 面粉 水泥等產生粉塵的場所）。

5. 防爆型式：Ex d IIC T4 Gb/Ex td B21 T135°C既適用于工廠具有可燃性氣體場所，又滿足可燃性粉塵場所和可燃性飛絮的場所（如飼料.紡織.面粉.水泥等可產生粉塵的場所）。
