YBX3系列隔爆型三相異步電動機（中心高80-335）

1 概述

YBX3系列隔爆型三相異步電動機（機座號63~355）（以下簡稱電動機）,按照GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》和GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》GB 3836.3-2010《爆炸性環境 第三部分：由增安型e保護的設備》的要求，制成隔爆型，防爆標志為：Ex d IIB T4 Gb，可以覆蓋防爆等級Ex d IIA T4Gb，適用于化工廠、石油、天燃?xì)狻⒅扑帍S、醫院等含有甲烷、乙烷等氣體固定式設備上作為一般動力設備使用或工廠具有引燃溫度組別為T1～T4組的可燃性氣體或蒸汽與空氣形成的爆炸性混合物場所。電動機電氣性能執行JB/T7565.1-2011《隔爆型三相異電動機技術條件 第1部分：YB3系列隔爆型三相異步電動機（機座號63~355）》的規定。

 電動機防爆性能符合GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》和GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》GB 3836.3-2010《爆炸性環境 第三部分：由增安型e保護的設備》的要求。

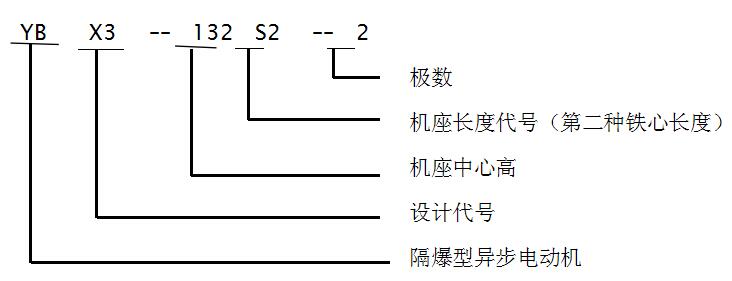

2 產品型號及意義

3.基本參數
 額定電壓：380V、600 V、1140 V、380/660 V、660/1140 V
 額定頻率：50HZ
 功率范圍：0.37-375KW
 絕緣等級：F
 防護等級：IP55
 防爆等級：Ex d IIBT4/Ex d IICT4

4 使用范圍及使用條件

4.1 Ex d IIB T4 Gb用于工廠具有引燃溫度組別為T4組的可燃性氣體或蒸汽與空氣形成的爆炸性混合物場所。

4.2 使用條件

4.2.1 環境空氣溫度隨季節而變化，但不超過40℃。

4.2.2 海拔不超過1000m。

4.2.3 環境空氣大相對濕度不超過95％。

4.2.4 額定電壓為380V、660V、1140V、380V/660V、660/1140V。

4.2.5 額定頻率為50Hz。

4.2.6 電動機的定額是以連續工作制（S1）為基準的連續定額，允許滿壓起動。

4.2.7 電動機采用F級絕緣，定子繞組的溫升（電阻法）按80K考核（其中機座號315L的2、4極和機座號355，允許按105K考核）。

5 產品選型指導

1. 防爆型式：Ex dI Mb適于煤礦

2. 防爆型式：Ex d IIB T4 Gb. 適用于工廠具有可然性氣體的場所（丙烷 乙烯）

 3. 防爆型式：Ex d IIC T4 Gb適用于工廠具有可然性氣體的場所（氫氣.丙烷 乙烯）

4. 防爆型式：Ex tD B21 T135°C適用于工廠具有可燃性粉塵場所和可燃性飛絮的場所（如飼料.紡織.面粉.水泥等產生粉塵的場所)

 5. 防爆型式：Ex d IIC T4 Gb/Ex td B21 T135°C既適用于工廠具有可燃性氣體場所，又滿足可燃性粉塵場所和可燃性飛絮的場所（如飼料.紡織.面粉.水泥等可產生粉塵的場所)。
